仕様　電動スクリーン ケースなし

スクリーンの各寸法について

スクリーンの寸法

16:9 マスクフリー（ブラックマスクなし）寸法

型番 サイズ
16:9		映写幅
WW(mm)		 映写高さ
WH(mm)		スクリーン幅
SW(mm)		 スクリーン高さ
SH(mm)		全幅
W(mm)
全高さ
H(mm)		重量
(kg)
BDR1550FEH 70インチ 1550 1940 1550 1940 1631 2036 4.8
BDR1780FEH 80インチ 1780 1940 1780 1940 1861 2036 5.3
BDR2000FEH 90インチ 2000 1940 2000 1940 2081 2036 5.8
BDR2220FEH 100インチ 2220 1940 2220 1940 2301 2036 6.5
BDR2440FEH 110インチ 2440 1940 2440 1940 2521 2036 8.5
BDR2660FEH 120インチ 2660 1940 2660 1940 2741 2036 9.4
BDR2880FEH 130インチ 2880 1940 2880 1940 2961 2036 10
BDR3100FEH 140インチ 3100 1940 3100 1940 3181 2036 10.7

16:9 マスクフリー（ブラックマスクなし）製品全高さ2500mmモデル 寸法

型番 サイズ
16:9		映写幅
WW(mm)		 映写高さ
WH(mm)		スクリーン幅
SW(mm)		 スクリーン高さ
SH(mm)		全幅
W(mm)
全高さ
H(mm)		重量
(kg)
BDR1550FEH-H2300 70インチ 1550 2204 1550 2204 1631 2300 5
BDR1780FEH-H2300 80インチ 1780 2204 1780 2204 1861 2300 5.5
BDR2000FEH-H2300 90インチ 2000 2204 2000 2204 2081 2300 6.1
BDR2220FEH-H2300 100インチ 2220 2204 2220 2204 2301 2300 6.7
BDR2440FEH-H2300 110インチ 2440 2204 2440 2204 2521 2300 8.7
BDR2660FEH-H2300 120インチ 2660 2204 2660 2204 2741 2300 9.7
BDR2880FEH-H2300 130インチ 2880 2204 2880 2204 2961 2300 10.4
BDR3100FEH-H2300 140インチ 3100 2204 3100 2204 3181 2300 11
BDR3330FEH-H2300 150インチ 3330 2204 3330 2204 3411 2300 11.8
BDR3330FEH-H2150 150インチ 3330 2054 3330 2054 3411 2150 11.6

スクリーンの寸法

4：3 マスクフリー（ブラックマスクなし）寸法

型番 サイズ
4:3		映写幅
WW(mm)		 映写高さ
WH(mm)		スクリーン幅
SW(mm)		 スクリーン高さ
SH(mm)		全幅
W(mm)
全高さ
H(mm)		重量
(kg)
BDR1627FEH 80インチ 1627 1940 1627 1940 1708 2036 5
BDR1830FEH 90インチ 1830 1940 1830 1940 1911 2036 5.4
BDR2033FEH 100インチ 2033 1940 2033 1940 2114 2036 6
BDR2236FEH 110インチ 2236 1940 2236 1940 2317 2036 6.5
BDR2439FEH 120インチ 2439 1940 2439 1940 2520 2036 8.5

4：3 マスクフリー（ブラックマスクなし） 製品全高さ2500mmモデル 寸法

型番 サイズ
4:3		映写幅
WW(mm)		 映写高さ
WH(mm)		スクリーン幅
SW(mm)		 スクリーン高さ
SH(mm)		全幅
W(mm)
全高さ
H(mm)		重量
(kg)
BDR1627FEH-H2500 80インチ 1627 2404 1627 2404 1708 2500 5.3
BDR1830FEH-H2500 90インチ 1830 2404 1830 2404 1911 2500 5.8
BDR2033FEH-H2500 100インチ 2033 2404 2033 2404 2114 2500 6.5
BDR2236FEH-H2500 110インチ 2236 2404 2236 2404 2317 2500 7
BDR2439FEH-H2500 120インチ 2439 2404 2439 2404 2520 2500 8.9
BDR2643FEH-H2500 130インチ 2643 2404 2643 2404 2724 2500 9.6
BDR2846FEH-H2500 140インチ 2846 2404 2846 2404 2927 2500 10.5
BDR3049FEH-H2500 150インチ 3049 2500 3049 2404 3130 2500 11.2
BDR3252FEH-H2600 160インチ 3252 2504 3252 2504 3333 2600 12

スクリーンの寸法

16:10 マスクフリー（ブラックマスクなし）寸法

型番 サイズ
16:10		映写幅
WW(mm)		 映写高さ
WH(mm)		スクリーン幅
SW(mm)		 スクリーン高さ
SH(mm)		全幅
W(mm)
全高さ
H(mm)		重量
(kg)
BDR1723FEH 80インチ 1723 1940 1723 1940 1804 2036 5.2
BDR1939FEH 90インチ 1939 1940 1939 1940 2020 2036 5.7
BDR2154FEH 100インチ 2154 1940 2154 1940 2666 2036 6.3
BDR2369FEH 110インチ 2369 1940 2369 1940 2881 2036 6.8
BDR2585FEH 120インチ 2585 1940 2585 1940 3096 2036 8.9
BDR2800FEH 130インチ 2800 1940 2800 1940 2235 2036 9.8
BDR3015FEH 140インチ 3015 1940 3015 1940 2450 2036 10.4

16:10 マスクフリー（ブラックマスクなし） 製品全高さ2500mmモデル

型番 サイズ
16:10		映写幅
WW(mm)		 映写高さ
WH(mm)		スクリーン幅
SW(mm)		 スクリーン高さ
SH(mm)		全幅
W(mm)
全高さ
H(mm)		重量
(kg)
BDR1723FEH-H2500 80インチ 1723 2404 1723 2404 1804 2500 5.6
BDR1939FEH-H2500 90インチ 1939 2404 1939 2404 2020 2500 6.1
BDR2154FEH-H2500 100インチ 2154 2404 2154 2404 2235 2500 6.8
BDR2369FEH-H2500 110インチ 2369 2404 2369 2404 2450 2500 7.3
BDR2585FEH-H2500 120インチ 2585 2404 2585 2404 2666 2500 9.4
BDR2800FEH-H2500 130インチ 2800 2404 2800 2404 2881 2500 10.4
BDR3015FEH-H2500 140インチ 3015 2404 3015 2404 3096 2500 11.1
BDR3231FEH-H2500 150インチ 3231 2404 3231 2404 3312 2500 11.8

電動ケースなしスリムマスクスクリーン寸法

16:9 スリムマスク寸法

型番 サイズ
16:9		映写幅
WW(mm)		 映写高さ
WH(mm)		スクリーン幅
SW(mm)		 スクリーン高さ
SH(mm)		全幅
W(mm)
全高さ
H(mm)		重量
(kg)
BDR1771WEU 80インチ 1771 996 1771 1927 1852 2023 5.3
BDR1992WEU 90インチ 1992 1121 1992 1927 2073 2023 5.8
BDR2214WEU 100インチ 2214 1245 2214 1927 2295 2023 6.5
BDR2435WEU 110インチ 2435 1370 2435 1927 2516 2023 8.4
BDR2657WEU 120インチ 2657 1495 2657 1927 2738 2023 9.4
BDR2879WEU 130インチ 2879 1619 2879 1927 2960 2023 10
BDR3100WEU 140インチ 3100 1744 3100 1927 3181 2023 10.7

16:9 スリムマスク 製品全高さ2500mmモデル 寸法

型番 サイズ
16:9		映写幅
WW(mm)		 映写高さ
WH(mm)		スクリーン幅
SW(mm)		 スクリーン高さ
SH(mm)		全幅
W(mm)
全高さ
H(mm)		重量
(kg)
BDR1771WEU-H2300 80インチ 1771 996 1771 2204 1852 2300 5.5
BDR1992WEU-H2300 90インチ 1992 1121 1992 2204 2073 2300 6
BDR2214WEU-H2300 100インチ 2214 1245 2214 2204 2295 2300 6.7
BDR2435WEU-H2300 110インチ 2435 1370 2435 2204 2516 2300 8.7
BDR2657WEU-H2300 120インチ 2657 1495 2657 2204 2738 2300 9.7
BDR2879WEU-H2300 130インチ 2879 1619 2879 2204 2960 2300 10.4
BDR3100WEU-H2300 140インチ 3100 1744 3100 2204 2181 2300 11
BDR3322WEU-H2150 150インチ 3322 1869 3322 2054 3403 2150 11.6
BDR3322WEU-H2300 150インチ 3322 1869 3322 2204 2403 2300 11.8

スクリーンの寸法

16:9 ブラックマスク付きスクリーン寸法

型番 サイズ
16:9		映写幅
WW(mm)		 映写高さ
WH(mm)		スクリーン幅
SW(mm)		 スクリーン高さ
SH(mm)		全幅
W(mm)
全高さ
H(mm)		重量
(kg)
BDR1771WEM 80インチ 1771 996 1821 1940 1902 2036 5.4
BDR1992WEM 90インチ 1992 1121 2042 1940 2123 2036 6.1
BDR2214WEM 100インチ 2214 1245 2264 1940 2345 2036 6.6
BDR2435WEM 110インチ 2435 1370 2485 1940 2566 2036 8.6
BDR2657WEM 120インチ 2657 1495 2707 1940 2788 2036 9.5
BDR2879WEM 130インチ 2879 1619 2929 1940 3010 2036 10.2
BDR3100WEM 140インチ 3100 1744 3150 1940 3231 2036 10.9

16:9 ブラックマスク付きスクリーン 製品全高さ2500mmモデル 寸法

型番 サイズ
16:9		映写幅
WW(mm)		 映写高さ
WH(mm)		スクリーン幅
SW(mm)		 スクリーン高さ
SH(mm)		全幅
W(mm)
全高さ
H(mm)		重量
(kg)
BDR1771WEM-H2300 80インチ 1771 996 1821 2204 1902 2300 5.6
BDR1992WEM-H2300 90インチ 1992 1121 2042 2204 2123 2300 6.3
BDR2214WEM-H2300 100インチ 2214 1245 2264 2204 2345 2300 6.8
BDR2435WEM-H2300 110インチ 2435 1370 2485 2204 2566 2300 8.9
BDR2657WEM-H2300 120インチ 2657 1495 2707 2204 2788 2300 9.9
BDR2879WEM-H2300 130インチ 2879 1619 2929 2204 3010 2300 10.5
BDR3100WEM-H2300 140インチ 3100 1744 3150 2204 3231 2300 11.3
BDR3322WEM-H2300 150インチ 3322 1869 3372 2204 3453 2300 11.9
BDR3322WEM-H2150 150インチ 3322 1869 3372 2054 3453 2150 11.7

製品を上から見た図

スクリーンの寸法

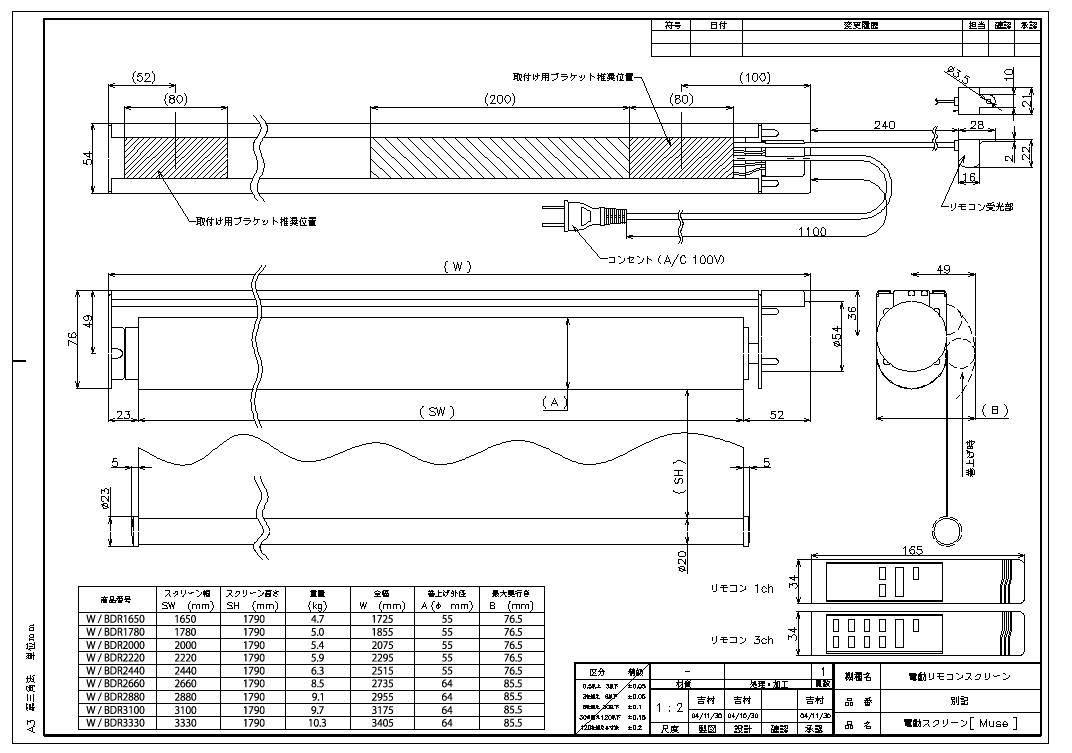

スクリーン共通図面

マスクフリー製品図面

スリムマスク製品図面

ブラックマスク付き製品図面

マウントブラケット図面

ブラケット図面

付属品

  • 説明書
    説明書

  • マウントブラケット×3個
    マウントブラケット

  • ネジ×6本
    木ネジ

  • 受光部
    受光部

  • リモコンと電池
    リモコンと電池

ハイビジョンマット2

プロジェクターの映像をすべての方向に均等に拡散するマット系生地です。視野角が広く、斜め方向から視聴する場合でも均一な映像を視聴することが可能です。
生地表面に高繊細なエンボス加工を行ない、フルハイビジョン、4K映像を投映してもプロジェクターの映像とスクリーン幕面の凹凸で発生するモアレ（干渉縞）は一切発生しません。
ガラス繊維の基布を表面、裏面からPVCで挟み込む構造となっています。防炎認定済生地でご家庭のホームシアター環境はもちろん会社の会議室、公共施設などの環境に適しています。

ハイビジョンマット2仕様表

生地名 ハイビジョンマット2
生地品番 EH（マスクフリーモデル）またはEM（ブラックマスク付きモデル）
材質 ポリ塩化ビニール（PVC）、ガラス基材
防炎 対応（防炎性能試験番号取得済）
解像度 スタンダード、フルハイビジョン（1920X1080）、4K対応（3840X2160）
3D対応 アクティブシャッター方式：対応　偏光方式：非対応

ゲイン

ハイビジョンマット　ゲイン表

・ピークゲイン0.95±10％・ハーフゲイン60度以上

仕様表

　　
スクリーンタイプ ケースなし電動スクリーン
本体カラー ブラック
短焦点、超短焦点プロジェクターの対応 未対応
電源コードの長さ モーター側から1100mm
受光部の長さ モーター側から240mm
マウントブラケット数 3個 ※生地幅（SW）699mmまで2個
使用巻取りパイプの太さ スクリーン幅2440mmまで48Φ
スクリーン幅2441mm以上58Φ
仕様電圧 AC100V　　50/60Hz
消費電力 モーター回転時　4.8W　　待機時　0.3W
モーター回転数 50Hz　12rpm　　　60Hz　14.4rpm
スクリーン動作音 動作時：38dB　※製品から約30cm離れた位置で測定
外形寸法(mm)巻き取り時 幅：スクリーン幅(SW)＋75　奥行：54　高さ：76
付属品 取り扱い説明書・ワイヤレスリモコン・単四電池×2本・マウントブラケット×3個・ネジ
