天吊り設置ですっきり快適！プロジェクターを天井に設置する方法！！

プロジェクターを天井に設置しよう！天吊り設置方法と設置場所を解説します！！

最近は動画配信サービスも充実し、ホームシアターは以前よりも手軽になりました。自宅にプロジェクターを購入して楽しまれている方も多くなったと思います。いざホームシアターを導入しようと検討しても、”どこに設置しよう？””どうやって設置すればいいの？”というプロジェクターの置き方についての悩みが多くあります。部屋のテーブルやプロジェクター台に置いても、プロジェクタースクリーンの前にあると視界に入ってしまいます。プロジェクターを天井に設置できればプロジェクターの置き場所に困ることがなくなり、1度正しい位置に設置できればその後の調整も不要になります。今回の記事では、プロジェクターを天吊り設置する場所や方法を紹介します。理想のホームシアターを実現させて、ちょっとしたおうち時間を充実したものにしましょう。

天井にプロジェクターを設置するメリットとデメリット

ここでは、プロジェクターを天井に設置するメリットとデメリットを紹介します。

天井に天吊り設置するメリット

天井にプロジェクターを設置するメリットは、プロジェクターの場所を取ることなく部屋をすっきりさせることができます。映像の光がきれいに届きますし、人影を気にすることが少なくなります。部屋のスペースの自由度が上がりますので、部屋のスペースが限られている方にとっても天吊り設置はおすすめです。

天井に天吊り設置するデメリット

逆に天井にプロジェクターを設置するデメリットは次の点が挙げられます。

• 1度設置すると移動が難しい
• 配線を考えて設置が必要(既存の建物では配線をきれいに隠すのが難しい)
• 天井や壁に穴を空け天吊り金具を取り付ける必要がある

DIYでもできないことはないですが、設置作業には配線や取り付けなど難しい作業も多いです。自分で設置を行うか、業者に頼むかはしっかりと考えましょう。

天井にプロジェクターを設置するために準備が必要なもの

プロジェクターを天吊り設置するためには、前もって準備しておくものが必要になります。ここでは、工具や天吊り金具の説明をしていきます。

天吊り金具

プロジェクターの本体には、付属品で天吊り金具は付いていません。別途購入する必要があります。天吊り金具は、プロジェクターを販売する各メーカーからも発売されていますが、互換性があるものが少なく、プロジェクターを買い替えると天吊り金具も買い換える必要があるものがほとんどです。シアターハウス製の天吊り金具スパイダーシリーズでは、約99%のプロジェクターに対応しており、純正品より安く、日本製ならではの生涯保証（※2024年2月14日から）に対応しています。

スパイダー2

天吊り金具スパイダー2は、汎用性が高く、メーカー問わずほとんどの機種の取り付けに対応しています。プロジェクター本体を買い替えた後でもそのまま使用することができます。メーカー純正天吊り金具に比べ価格は半額以下で生涯保証付き（※2024年2月14日から）です。付属シャフトの組み換えで3種類の取り付け高さ及び壁付け設置にも対応しています。

スパイダー3

天吊り金具スパイダー3は、天吊り金具スパイダー2の機能はそのままに、より大きく重量の重い15kg以上のプロジェクターにも対応可能な天吊り金具です。吊りボルトに対応することで耐荷重を25kgまでアップしています。スパイダー2同様に様々な場所に設置が可能です。プロジェクターの置き方について悩むことが無いフレキシブル設計になっています。

電源コンセント

天井設置の場合、プロジェクターまで電源を確保する必要があります。天井近くに電源コンセントがない場合は、新たに配線工事を行うか延長ケーブルなどの準備が必要です。天吊り設置の計画段階で、電源位置を確認しておくことがスムーズな施工につながります。

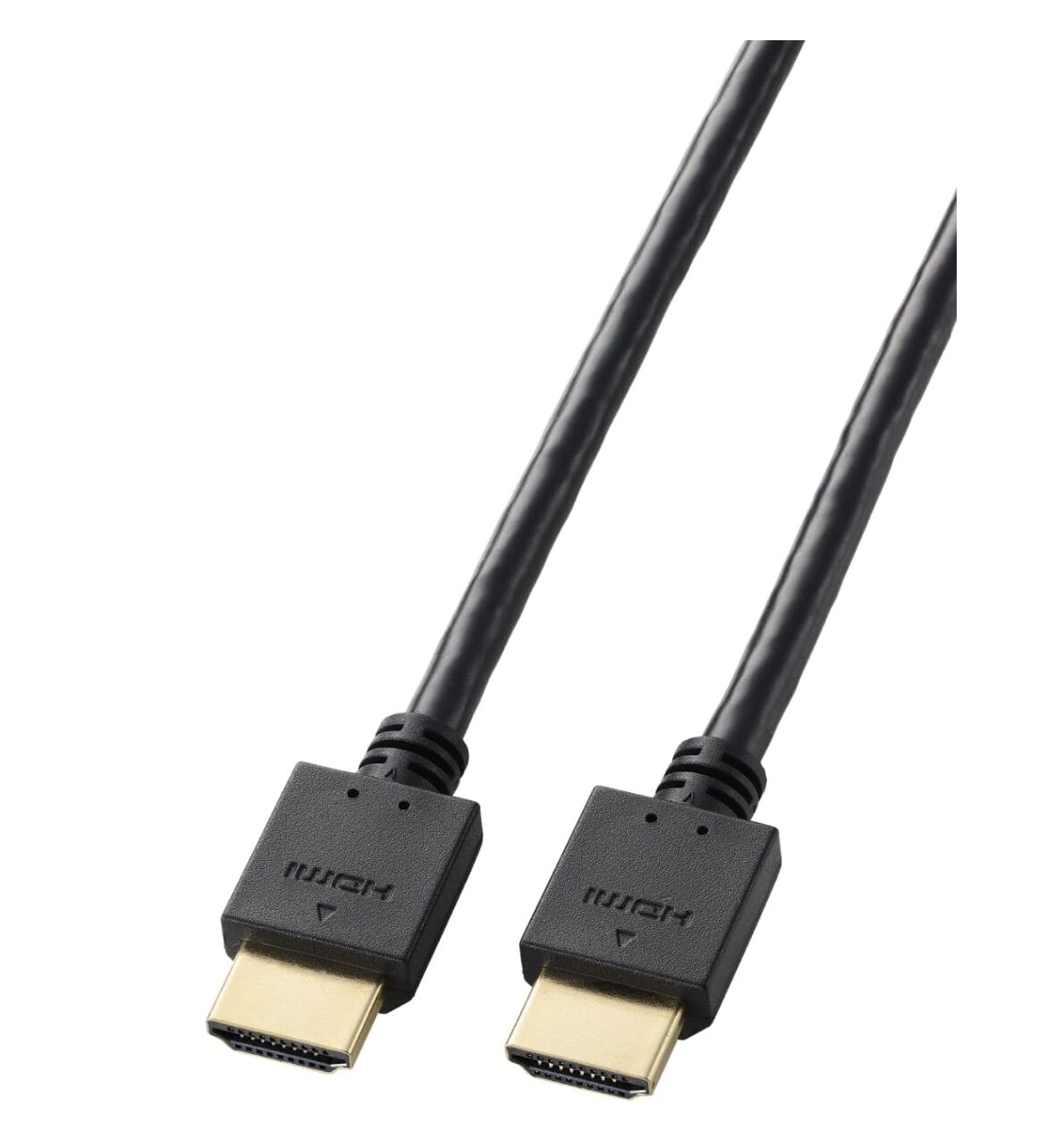

映像ケーブルの配線

プロジェクターと映像再生機器（スクリーン、Blu-rayプレーヤー、AVアンプなど）をつなぐためにHDMIやVGAなどの映像ケーブルも必要です。事前に映像ケーブルの配線計画を立てることが重要です。天井裏や壁内にケーブルを通す場合、配線ルートや長さ、信号劣化の防止も考慮して適切なケーブルを選びましょう。

配線をまとめる工具類

天井から配線コードが出ていると、見た目が悪く視界の妨げにもなってしまいます。これでは、せっかくプロジェクターの置き方を天吊り設置にしたとしても意味がありません。配線をまとめるために、ダクトレールやCD管を使用して天井や壁裏に設置するとすっきりと見せることが可能です。

ライティングレール(ダクトレール)

DIYで配線をまとめるには引掛シーリングを利用した簡易取付ライティングレール(ダクトレール)を使うと、比較的簡単に設置することができるので便利です。引掛シーリングとは、シーリングライトを取り付けるための照明器具用の配線器具です。その器具に簡易取付ライティングレール(ダクトレール)を取り付けることで、部屋にライティングレールを取り入れることができます。

CD管

CD管とは、耐燃性のない合成樹脂製の可とう電線管のことです。電線管として使用する場合、露出配管には使用しませんが、電線以外のケーブル類の保護管として使用する場合によく使用されます。可とう性があり施工の自由度が高く、軽くて運びやすい点や、ナイフで簡単に切断できる点から、天井裏から壁面のコンセントプラグ付近までのケーブル保護管として活用されています。CD管を天井裏の下地部分に施工する際や、プロジェクタースクリーンのコンセントプラグを天井に設置する際に通しておくと後々、ケーブル配線が必要になったときに簡単に隠蔽配線が可能になります。プロジェクターの置き方にも幅が広がります。ケーブルを通すときには、別途CD管内を通すための通線ワイヤーを使用すると便利です。CD管の太さは、太めのHDMIケーブルを通すと考えると直系36mm程度のCD管をおすすめします。

天吊りするなら良い画質で：プロジェクタースクリーン

せっかく空間にこだわって、プロジェクターの置き方を天吊り設置にするのなら映像画質にもこだわったプロジェクタースクリーンを使いたいですね。ここではおすすめのプロジェクタースクリーンを紹介していきます。

電動プロジェクタースクリーンWCB2214WEM

おすすめのプロジェクタースクリーン：WCB2214WEM(電動スクリーンケースあり16：9ブラックマスク100インチ)

• タイプ：ブラックマスク
• アスペクト比：16：9
• 映写幅(WW)：2214mm
• 映写高(WH)：1245mm
• 製品全幅(W)：2345mm
• 製品全高(H)：2040mm
• 製品重量：9.0kg

ケース付き電動プロジェクタースクリーンWCB2214WEMは、フルハイビジョン、4Kプロジェクター対応スクリーンです。生地表面の凹凸極力なくすことでフルハイビジョンプロジェクターでありがちな『モアレ』が発生しません。 また、フルハイビジョン映像より4倍高繊細な4K映像にも対応しています。電動スクリーンにはメモリ機能が搭載されており、初期設定を行うことで設定することでお好みの位置でスクリーンを自動停止することが可能です。美しい曲線が特徴のキューブ型のスクリーンケース付き商品で、スクリーンの日焼けホコリからスクリーンを守ることができ、白い天井、壁に美しく設置できます。

チェーンタイププロジェクタースクリーンBCH2214WEM

おすすめのプロジェクタースクリーン：BCH2214WEM(チェーンタイプスクリーン16：9ブラックマスク100インチ)

• タイプ：ブラックマスク
• アスペクト比：16：9
• 映写幅(WW)：2214mm
• 映写高(WH)：1245mm
• 製品全幅(W)：2314mm
• 製品全高(H)：2036mm
• 製品重量：5.6kg

チェーンタイププロジェクタースクリーンBCH2214WEMは、チェーンタイプのフルハイビジョン、4Kプロジェクター対応スクリーンです。また、フルハイビジョン映像より4倍高繊細な4K映像にも対応しています。電源がない場所でも、チェーンでスクリーンの上げ下げを行う手動式スクリーンです。減速ギアを設け、スクリーンサイズの大小に関わらず軽い操作感を可能にしました。チェーンはとても軽く、女性、子供でも軽いチカラでチェーンをひくことができ、ミリ単位でスクリーンの高さ調整が可能です。

プロジェクターを天吊りする設置方法

天井に設置する場合、専用の吊り下げアームを取り付けるか、天井から棚板を吊り下げ、その上にプロジェクターを置く設置方法があります。今回は、専用の吊り下げアームの取り付け方法を紹介します。

プロジェクターを天吊り設置する場所をおおまかに決める

プロジェクターを設置するには、まずはじめに投影する場所や位置を確認しましょう。ホームシアターで人気のサイズは、100インチです。100インチですと幅は約2250mm、高さ約1250mmが必要になります。プロジェクターの置き方や環境によってプロジェクターからの投影距離が変わります。テーブルやソファの設置場所や視聴位置によっても適したインチサイズが変わりますので、それぞれを検討した上で設置作業を行いましょう。注意したい点は、プロジェクターのレンズ位置です。投影したいスクリーンや壁の横幅に対して真ん中にくるように計測して設置できればベストです。投射距離が左右を比較して同じであれば、映像の歪みを抑えることができます。

プロジェクタースクリーンまでの距離を確認する

プロジェクターを天吊り設置する位置から、プロジェクタースクリーンまでの距離(投射距離)を確認します。プロジェクター台やテープルに置いて投影する場合は、都度動かしながらピントを合わすことができますが、天吊りて固定する場合はある程度の範囲内でないと焦点(ピント)が合わなくなります。プロジェクター機種によっても投射距離が異なってきますので、取扱説明書を読んだり、実際に投影したりしながら確認を行いましょう。

下地の確認

設置する天井位置の裏側に、梁や下地があるか確認します。一般的なプロジェクターの重量が10kg前後、大きい機種で20kg近くの場合もあります。天井設置裏面が石膏ボードだけですと落下の可能性もあり、大変危険ですので安全面を考え、下地の確認は必ずおこなってください。下記の記事で、下地を探すための工具も紹介しています。
天井の下地の探し方は？
下地には厚みが10mm以上あるベニヤ板などを入れておくと良いでしょう。ネジは、ベニヤ板から下地まで十分に届く長いものを使用しましょう。下地の位置に天吊り金具のシーリングプレートを設置することができない場合は、ホームセンターで下地を渡すことができる長めの木材を購入し、天井に固定することで下地代わりに使うことができます。
下地について詳しい内容はこちらで紹介しています。
下地が適切な場所にない場合の対処方法

配線の確認

ホームシアターを行う上で、一番気になる点が配線の処理ではないでしょうか。プロジェクターを壁や天井などの高い位置に設置する場合、配線が目線にきて目立ってしまいます。プロジェクターでの映像の楽しみ方によって必要な配線は異なってきますが、基本的に映像・音声などのHDMIケーブル、電源ケーブル、機種によってはUSBケーブルが必要になります。さらにレコーダーやアンプ、スピーカーを使用する場合には、その分必要な配線が増えていきます。一番理想的な形は、新築やリフォームのタイミングで壁の中や天井裏に隠蔽配線を行うことです。隠蔽配線はなかなか自分だけでは難しい場合がありますので、難しい場合は、家具や家電の後ろなど目立たない場所に配線するようにしましょう。Wi-Fi無線で接続できるタイプのプロジェクターを選ぶと配線の数を減らすことができますので選択肢に入れてみるのも良いですね。

天吊り設置が難しい場合には、業者に依頼も検討しよう

街の工務店さん、電気屋さんや業者さんに依頼することで、天井下地の施工や天井や壁裏への複雑な配線処理もきれいに仕上げてもらえます。業者に依頼する際は、プロジェクターの配線以外にもスピーカーなどの配線をまとめて依頼すると一括しておこなってもらえますのでホームシアター全体をトータルにお願いするものいいですね。後から”しまった”ということにならないように、コンセントパネルの場所や天井裏面へCD管の配管を何本ほど入れてもらっておくか入念に確認をしておきましょう。

天井に天吊り金具を固定する

次は、天井に天吊り金具を固定していきます。おおまかな流れは下記になります。

• 設置位置を決める
• ネジで固定する

まずは、設置位置を決めます。設置位置は必ずスクリーンの中心線上にすると良いでしょう。プロジェクターの中には、レンズシフトの機能がある機種でも天吊設置の場合は左右のズレによって、影像が歪むなどの致命傷になります。必ずプロジェクターは、スクリーンの中心線上に位置するように注意してください。次に天井と天吊り金具をネジで固定します。下地のある所でネジを締め固定を行います。ネジは合計で4本必要です。
プロジェクター天吊り金具 設置方法

設置した天吊り金具にプロジェクターを設置する

つづいては、天井に設置した天吊り金具にプロジェクターを設置していきます。

流れは下記のようになります。
• プロジェクター裏側のネジ穴を確認
• 天吊り金具をネジ穴に合わせる
• 重心を捉えボルトを固定
• 天井に取り付けた天吊り金具にプロジェクターを取り付け

まずは、プロジェクターを裏側に向けてネジ穴を確認します。基本的にプロジェクターは天吊りできるようになっていて専用のネジ穴が付いています。中にはプロジェクターの底にある高さ調整用の足を取り外してそのネジ穴を天吊用として使うものもございますので注意が必要です。プロジェクターを逆さまにして取付けるので影像が反対になります。しかしプロジェクターの設定には上下反転機能があり、それを使って影像を正しい向きに合わせる事ができます。つぎに、天吊り金具をネジ穴に合わせます。プロジェクター天吊り金具をプロジェクター裏面に載せ、天吊り金具の足の位置を調整します。写真のように、天吊り金具の足をプロジェクターネジに合わせましょう。そして、プロジェクターと天吊り金具を付属のネジで固定していきましょう。プロジェクター固定用ネジは、プロジェクター機種によって異なります。各プロジェクターの取扱説明書や仕様書を確認してください。最後に、重心を捉えてからボルトを固定します。取付けた金具を持ち、持ち上げます。重心が合っていないとプロジェクターが傾きやすくなりますので、重心がとれるよう金具の位置を調整してください。準備が整ったら、天井に取り付けた天吊り金具にプロジェクターを取り付けます。前後左右の傾きを調整して設置は完了です。

プロジェクターの映像テストを行い調整する

天吊り設置を行った場合、プロジェクターはスクリーンに対して、中央部分に正しく設置することはできないため、真っすぐ正面から投射することは難しくなります。そのため、そのまま投影すると画面が台形になります。プロジェクターには補正機能がある機種が多く、台形補正やレンズ位置調整、ピント調整を設置後には必ず行うことをおすすめします。

賃貸住宅にプロジェクターを天吊りする方法

賃貸住宅では、天井や壁にビスやアンカーを打つなどの工事が制限されていることが多く、従来のように天井に直接プロジェクターを設置する「天吊り設置」は難しいと感じる方も多いと思います。
ですが、工事不要で原状回復可能な設置方法を工夫することで、賃貸でも本格的な天吊り風設置が可能になります。
代表的な方法としては、以下のような方法があります。

• ダクトレール(ライティングレール)を使ったモバイルプロジェクターの吊り下げ設置
• ディアウォールと木材を使った自立式の天吊り設置

ダクトレール(ライティングレール)を利用する方法

特にライティングレールは、照明の位置を自由に調整できるだけでなく軽量なモバイルプロジェクターの設置にも応用できます。

ライティングレールを活用するメリット

工事不要で原状回復が可能

シーリングライト用の引掛シーリングに取り付けるだけですので、天井を傷つけることがなく退去時の原状回復時にも壁や天井の補修が必要になる可能性が低くなります。

コンパクトなプロジェクターとの相性が良い

重量のある機種には不向きですが最近では軽量なモバイルプロジェクターが増えており、耐荷重に注意すればライティングレールに直接吊り下げることもできます。

おしゃれでスマートな空間演出

インテリア性の高いライティングレールと組み合わせることで、おしゃれでスタイリッシュなシアター空間を演出することができます。

設置手順

1. シーリングライト用の引掛シーリングにライティングレールを取り付ける
   市販の簡易取り付け型ライティングレールを使用すれば工事不要で設置できます。設置前には、ライティングレールの耐荷重と、天井の強度を必ず確認しましょう。
2. ライティングレールにコンセントアダプターを取り付ける
   ライティングレール用のコンセントアダプターを使うことで、電源を確保できます。プロジェクター本体の電源コードを接続して、通電確認を行いましょう。
3. プロジェクターをライティングレールに吊り下げる
   三脚穴対応のモバイルプロジェクターであれば、吊り下げ用のアダプターや金具を使ってライティングレールに固定できます。安全のため、軽量なモデルを選ぶことが推奨されます。
4. 再生端末（Fire TV Stickなど）を接続する
   HDMIポートにFire TV StickやChromecastなどの再生端末を接続すれば、Wi-Fi経由でストリーミング再生が可能です。USB給電対応のモデルならケーブルも最小限にまとめられます。
5. 上下反転・台形補正・ピント調整などを行う
   プロジェクターを逆さに設置した場合は、上下反転（フリップ）モードを有効にし、画面の歪みを補正します。設置距離や高さに応じて台形補正とピント調整も行ってください。

こんな方におすすめ
• 賃貸で工事不可の部屋に住んでいる方
• 引越し先でも再利用できる設置方法を探している方
• 天井からスマートに映像を投影したい方
• DIYで手軽にホームシアターを楽しみたい方

最近では、シーリングライトとプロジェクターが一体化したプロジェクター(アラジンX)も登場しており、工事不要でよりシンプルに導入できる方法として注目されています。照明の代わりに設置するだけで、日中はライト、夜は大画面の映像体験が可能になり天井に傷をつける事なく大画面を楽しむことができます。ライフスタイルや部屋の構造に合わせて、最適な方法を選びホームシアターを楽しみましょう。

ディアウォールを利用する方法

ディアウォールは、床と天井の間に2×4（ツーバイフォー）材などの柱を突っ張って固定できるDIYアイテムです。壁や天井に穴を開けずに柱を設置できるため、賃貸住宅でも安心して使用できます。もともとは棚やハンガーラックの支柱として人気ですが、この仕組みを活かして、プロジェクターを天吊り風に設置することも可能です。

ディアウォールを使った天吊り風プロジェクター設置方法

設置手順

1. 柱を2本設置
   ディアウォールに合わせてカットした2×4材を2本用意し、床から天井に突っ張るように設置します。この柱が支柱となり、プロジェクターの荷重を支えるベースになります。
2. 柱の間に補強板（横材）を渡す
   柱同士を連結する形で横向きに木材を取り付け、ここにプロジェクターを固定します。ネジ止めやL字金具などでしっかり固定することで、安定性が増します。
3. 天吊り金具を取り付ける
   渡した補強板に、プロジェクターの天吊り金具を取り付けます。シアターハウス製「スパイダーシリーズ」などの汎用天吊り金具を使用すれば、多くのプロジェクターに対応できます。
4. プロジェクターの設置と調整
   プロジェクターを金具に取り付け、上下反転モードや台形補正で画面位置を調整します。配線や電源もあらかじめ設計しておくとスムーズです。

メリット

• 工事不要で賃貸でも安心
• 移動・再設置が簡単
• 天井に直接吊るすのと変わらない映像体験
• 柱を活用してスピーカーや小物棚なども追加可能

注意点

• 設置時は天井高に合わせた木材のカットが必要です
• 柱がしっかり突っ張れていないと転倒の危険があるため、設置後は必ず安定性を確認してください
• プロジェクターの重量によっては、補強材の強度や取り付け方を工夫する必要があります

ライティングレール設置との比較

まとめ

賃貸住宅でも、本格的なホームシアター環境を実現することは可能です。ディアウォールを使えば、壁や天井に一切穴を開けずに、天吊りと同じような高さと角度でプロジェクターを設置できます。また、移設や再設置も容易で、インテリアにも馴染みやすいため、引っ越しの多い方にもおすすめです。

ディアウォールを使用した設置方法は詳しく下記の記事に記載しています。参考にご確認ください。【天井や壁に穴を開けずにディアウォールを使ってスクリーンを設置する方法】

天井に設置するプロジェクターの選び方

ここでは、天井に設置するプロジェクターの選び方について説明していきます。

設置場所を検討する

プロジェクターの機種によって、投射距離によってサイズが変わりますので購入前に確認しておきましょう。一度天吊りしてしまうと設置位置の移動が簡単にできなくなりますので、充分な確認を行いプロジェクターを購入しましょう。

耐荷重を確認する

プロジェクターの置き方で天吊り設置を選ぶ際には、天井の耐荷重の確認が必須になります。プロジェクターを選ぶ際には、その耐荷重より軽い製品を選んでください。あわせて、天吊り金具もプロジェクターの重量に耐えられるものを選ぶように気をつけましょう。

ケーブルが必要か不要を確認する

天吊り設置の懸念点である配線の問題を抑えたいのなら、Wi-Fiタイプのプロジェクターがおすすめです。電源ケーブルは必要ですが、その他の映像機器の配線を抑えることができます。

天吊り設置の際の必須機能を確認する

この後の項目でも記載いたしますが、天吊り設置したプロジェクターには設置後に、上下画面反転や台形補正が必要になります。ほとんどのプロジェクターの機能には付いていますが、中には付いていない未搭載機種もありますので確認が必要です。

プロジェクターを天井に設置する場合は、映像の上下反転設定必要

プロジェクターを天吊り設置させると、本体を反対にして取り付けるため映像が逆転してしまいます。しかし、元々プロジェクターは天吊りするように設計されているので、逆さまに取り付けても全く問題はありません。プロジェクターの設定画面で設置スタイルを天吊りにするこれだけで、反転していたプロジェクターの映像が正常な方向に投影されます。
こちらの記事もご参考にしてみてください。
【プロジェクターを天井に設置する場合、映像を上下反転させて使います】

天吊り設置で快適な映像を楽しもう

プロジェクターの置き方の中で、天井にプロジェクターを設置する”天吊り設置”は簡単な作業ではないですし、業者さんに依頼をすると費用もかさみますが、プロジェクターを使用する環境は格段に良くなります。天吊り設置を導入して、ホームシアターやオフィスを快適、スマートに大画面の映像を楽しんでみましょう！！
