埋込設置 電動スクリーン ケースなし

電動スクリーン ケースなし

電動スクリーン[ Muse ] 見た感じも動作した感じも高品位。もちろんリモコンによる操作!ほとんど音も無く静かにup/downします。信頼性、耐久性バツグンの小型モーター、外付け赤外線受光部付き。軽量なので設置が楽です。

リモコン操作位置とスクリーンの距離が8m以上の場合は、RFシリーズを選択ください。

動画で電動ケースなしスクリーンをスクリーンボックスへの設置方法を確認する

埋め込みボックスの基本寸法

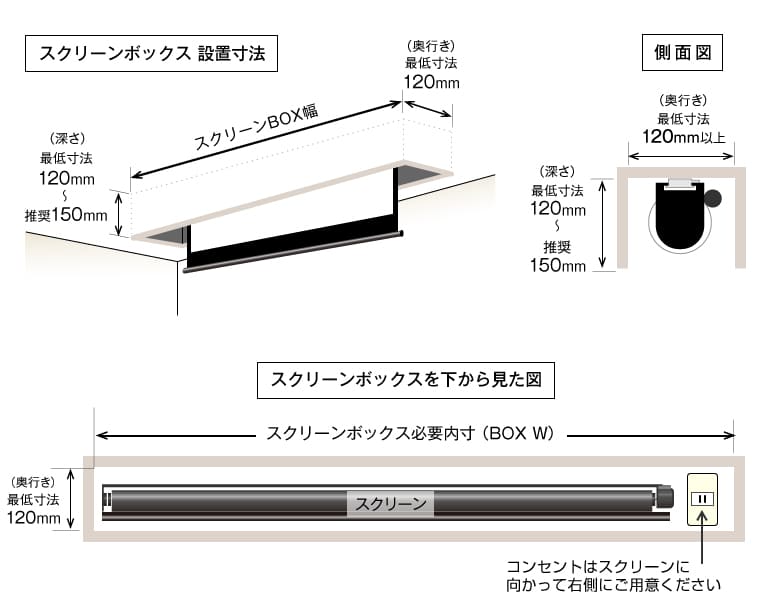

下の図は、天井埋め込みボックスの基本寸法を示したものです。 このスクリーンボックスに必要な寸法は、深さ、奥行き、幅の3種類です。

深さについて

この深さというのは、設置環境によって様々だと思います。深ければ深いほどスクリーンは隠れますが、余分に降ろすスクリーン高さが必要となります。逆に浅いとスクリーン本体が見えやすくなってしまいます。

電動スクリーンミューズは、本体高さが76mmですので、埋め込みボックスの最低の深さは80mm程度ということになりますが、斜め下から覗き上げたときにも見えにくくするためには最低150mmは必要です。

奥行きについて

奥行きは、深さとは違うので注意して下さい。奥行きは、ボックスの手前から、奥までの距離の事です。

この奥行きは、広ければもちろんスクリーンが入りますが、狭く作ったほうが見た目にもスッキリとしたものができると思います。

その狭く作る時のオススメ奥行き寸法は120mmです。この値より狭い場合取り付け、取り外しができませんのでご注意ください。

幅について

この幅は、スクリーンサイズによって変わってくるので、まずはスクリーン幅ではなく、製品本体の外形幅を調べて下さい。

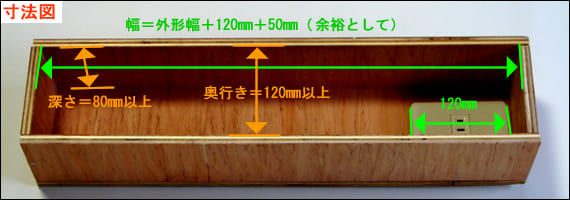

ボックスの幅は、外形幅+120mm(コンセント幅)+50mm(余裕として)が必要です。
コンセントを横ではなく、縦にする場合は、120mm→70mmになります。

例えばBDR2220FHDの場合は、2295mm(外形幅)+120mm(コンセント幅)+50mm(余裕として)=2465mm

というような感じになります。ただこのように最小で作ると、右側にコンセントがあるので、スクリーンの取り付けは自然と左寄りになってしまいます。これが気になる方は、あと170mm大きく作ると、ボックスの中央にスクリーンを取り付けれるようになります。

コンセントの位置

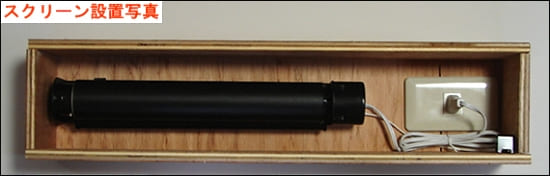

通常通りの設置でしたら、ミューズの電源コードは、右側から出ているのでコンセントは、ボックスの右側に設置するのがベストです。

マウントブラケットの位置

埋め込みボックスができたら、次にブラケットを取り付けなければなりません。ブラケットの位置がずれると取り付けできなかったり、取り付けができても取り外しができなくなったりしてしまうので注意して下さい。

ブラケットの横方向の位置は、こちらを参考にして下さい↓
電動スクリーンミューズの設置方法

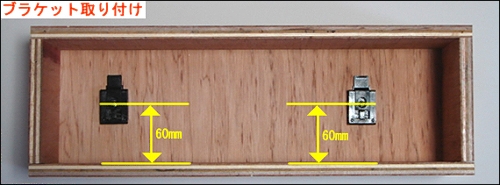

横方向の位置がわかったら次は、縦方向の位置です。縦の位置は、ボックスの奥から60mmの位置にネジがくるようにブラケットを取り付けて下さい。そしてブラケットのレバーが手前に向くように取り付けて下さい。

動画でスクリーンボックスへの設置方法を確認する
