仕様 スプリングスクリーン ケース付き

スクリーンの各寸法について
スクリーンを上から見た図

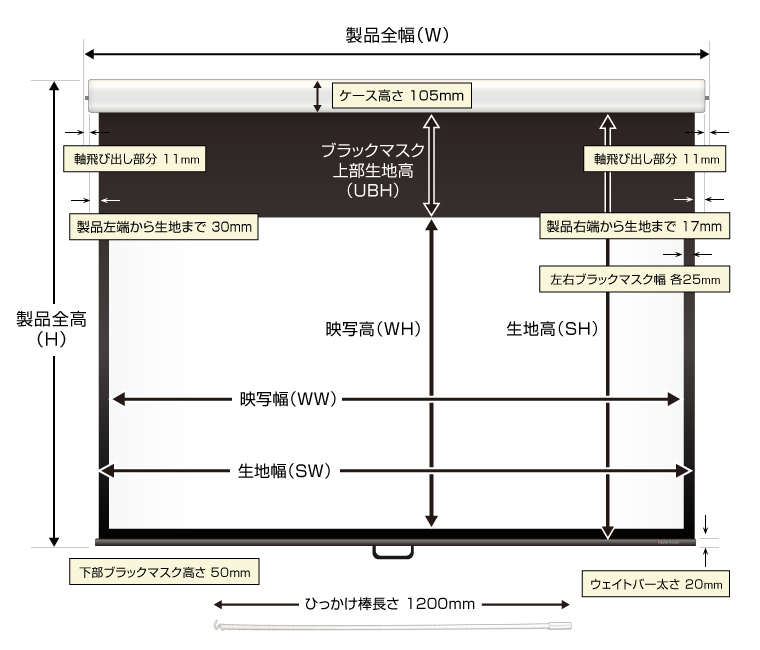

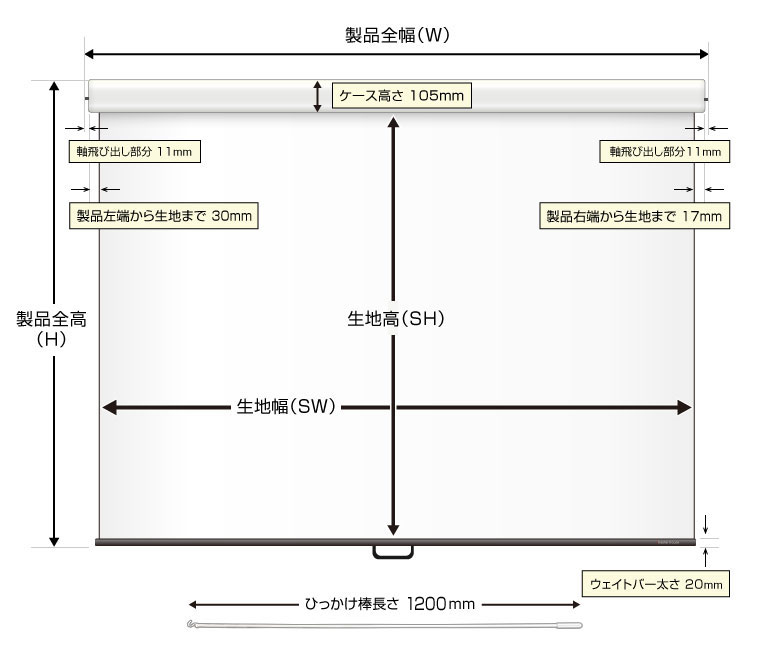

スクリーンを正面から見た図
16:9 マスクフリー(ブラックマスクなし)寸法
型番 | サイズ 16:9 | 映写幅 WW(mm) |
映写高さ WH(mm) | スクリーン幅 SW(mm) |
スクリーン高さ SH(mm) | 全幅 W(mm) |
全高さ H(mm) | 重量 (kg) |
---|---|---|---|---|---|---|---|---|
WCS1780FEH | 80インチ | 1780 | 1800 | 1780 | 1800 | 1848 | 1930 | 7.8 |
WCS2000FEH | 90インチ | 2000 | 1800 | 2000 | 1800 | 2068 | 1930 | 8.6 |
WCS2220FEH | 100インチ | 2220 | 1800 | 2220 | 1800 | 2288 | 1930 | 9.4 |
WCS2440FEH | 110インチ | 2440 | 1800 | 2440 | 1800 | 2508 | 1930 | 10.2 |
WCS2660FEH | 120インチ | 2660 | 1800 | 2660 | 1800 | 2728 | 1930 | 11.1 |
16:10 マスクフリー(ブラックマスクなし)寸法
型番 | サイズ 16:10 | 映写幅 WW(mm) |
映写高さ WH(mm) | スクリーン幅 SW(mm) |
スクリーン高さ SH(mm) | 全幅 W(mm) |
全高さ H(mm) | 重量 (kg) |
---|---|---|---|---|---|---|---|---|
WCS1508FEH | 70インチ | 1508 | 1800 | 1508 | 1800 | 1577 | 1930 | 6.8 |
WCS1723FEH | 80インチ | 1723 | 1800 | 1723 | 1800 | 1792 | 1930 | 7.6 |
WCS1939FEH | 90インチ | 1939 | 1800 | 1939 | 1800 | 2008 | 1930 | 8.4 |
WCS2154FEH | 100インチ | 2154 | 1800 | 2154 | 1800 | 2223 | 1930 | 9.2 |
WCS2369FEH | 110インチ | 2369 | 1800 | 2369 | 1800 | 2438 | 1930 | 10 |
WCS2585FEH | 120インチ | 2585 | 1800 | 2585 | 1800 | 2653 | 1930 | 10.8 |
4:3 マスクフリー(ブラックマスクなし)寸法
型番 | サイズ 4:3 | 映写幅 WW(mm) |
映写高さ WH(mm) | スクリーン幅 SW(mm) |
スクリーン高さ SH(mm) | 全幅 W(mm) |
全高さ H(mm) | 重量 (kg) |
---|---|---|---|---|---|---|---|---|
WCS1627FEH | 80インチ | 1627 | 1800 | 1627 | 1800 | 1696 | 1930 | 7.2 |
WCS1830FEH | 90インチ | 1830 | 1800 | 1830 | 1800 | 1899 | 1930 | 8 |
WCS2033FEH | 100インチ | 2033 | 1800 | 2033 | 1800 | 2102 | 1930 | 8.7 |
WCS2236FEH | 110インチ | 2236 | 1800 | 2236 | 1800 | 2305 | 1930 | 9.5 |
スクリーンを横からみた寸法図
スクリーンを設置した時の寸法について

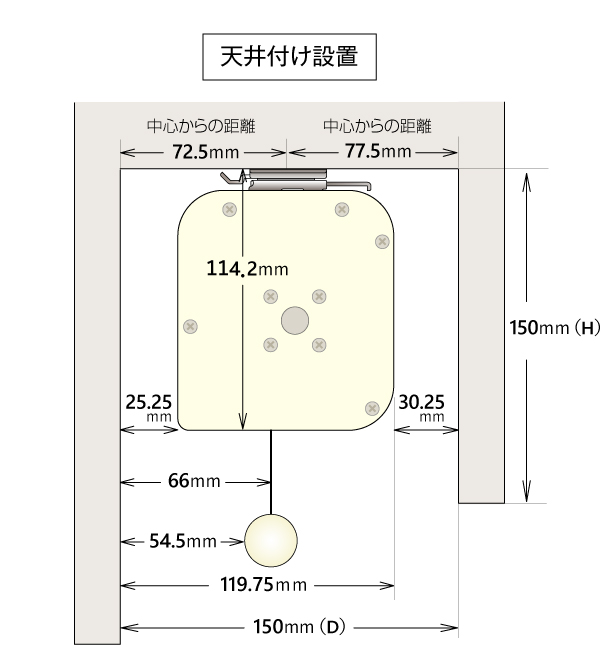

天井設置の場合
天井設置でも、壁にできる限り近づけたい場合、下記の寸法を参考に取付けください。

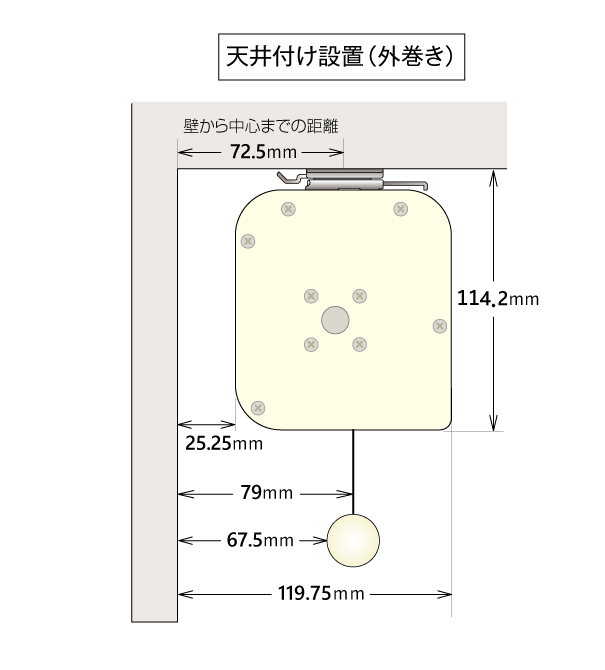

天井設置(外巻き仕様の場合

ポイントとなるのが壁からネジの中心までの位置で、マウントブラケットを取り付ける場合は、指定されて寸法の位置にネジを留めてブラケットを固定してください。

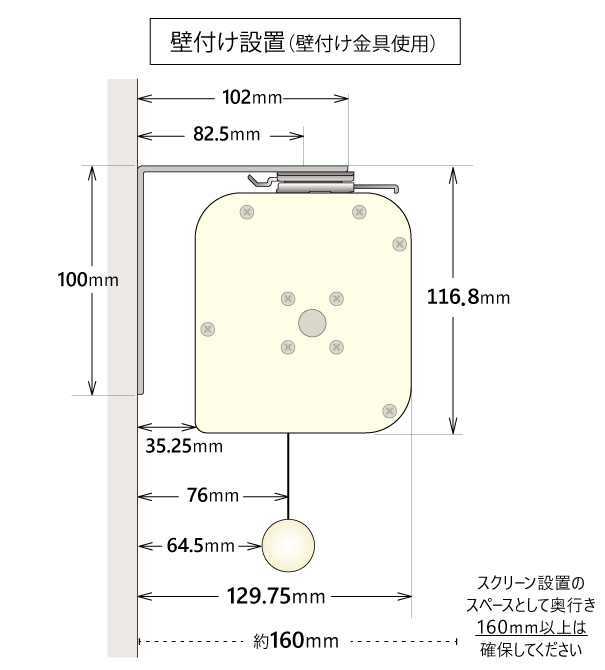

壁付け設置の場合
下の図は、壁にスクリーンを取り付けた時の図です。上図は、通常の壁付け設置ですが、下図は、通常とは逆の壁逆付け設置になります。

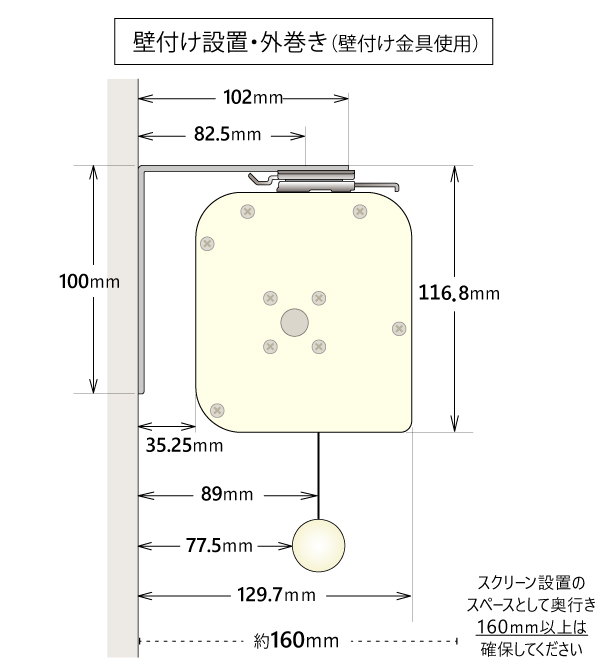

壁付け設置(外巻き仕様の場合)

壁付け設置の場合、別途『壁付け金具』が必要です。
スクリーン共通図面
ハイビジョンマット2

プロジェクターの映像をすべての方向に均等に拡散するマット系生地です。視野角が広く、斜め方向から視聴する場合でも均一な映像を視聴することが可能です。
生地表面に高繊細なエンボス加工を行ない、フルハイビジョン、4K映像を投映してもプロジェクターの映像とスクリーン幕面の凹凸で発生するモアレ(干渉縞)は一切発生しません。
ガラス繊維の基布を表面、裏面からPVCで挟み込む構造となっています。防炎認定済生地でご家庭のホームシアター環境はもちろん会社の会議室、公共施設などの環境に適しています。
ハイビジョンマット2仕様表
生地名 | ハイビジョンマット2 |
---|---|
生地品番 | EH(マスクフリーモデル)またはEM(ブラックマスク付きモデル) |
材質 | ポリ塩化ビニール(PVC)、ガラス基材 |
防炎 | 対応(防炎性能試験番号取得済) |
解像度 | スタンダード、フルハイビジョン(1920X1080)、4K対応(3840X2160) |
3D対応 | アクティブシャッター方式:対応 偏光方式:非対応 |
ゲイン

・ピークゲイン0.95±10%・ハーフゲイン60度以上
付属品
説明書
マウントブラケット×2個
ネジ×4本
取扱説明書ダウンロード
製品仕様表
スクリーンタイプ | スプリングスクリーン ケース付き |
---|---|
本体カラー | ホワイト |
短焦点、超短焦点プロジェクターの対応 | 未対応 |
マウントブラケット数 | 2個 |
使用巻取りパイプの太さ | 55Φ |
外形寸法(mm)巻き取り時 | 幅:スクリーン幅(SW)+78 奥行:94.5 高さ:105 |
付属品 | 取り扱い説明書・マウントブラケット×2個・ネジ×4本 |
