設置方法 電動昇降バトン
壁スイッチ電動バトンの初期設定
「壁スイッチ電動昇降バトン」は壁スイッチでバトンを昇降操作できるようになっています。ボタンは3つしかなく、とても簡単に操作できます。使い方さえ覚えれば誰でも簡単にお使いいただけます。
初期設定方法
工場出荷時にはバトンが30cm程度で自動停止するようになっています。従って、バトンをお好みの位置で自動的に停止させるには、初回のみ下限位置の設定が必要となります。下限位置の設定方法は以下の通りになりますので、これを参考に下限停止位置の設定を行ってください。
動画で初期設定を確認する

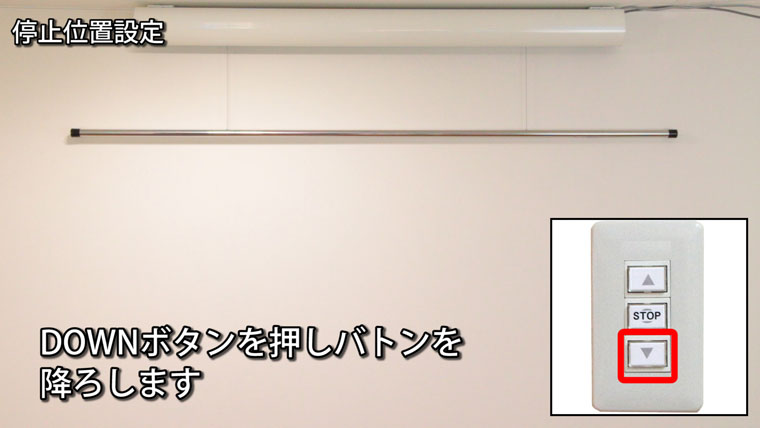

手順その1 バトンを降ろす
バトンをどの位置まで降ろせるようにするかの下限位置の設定です。ダウンボタン(▼)を押すとバトンが下に下がっていくので自動的に止まるまでスイッチを操作しないでください。
手順その2 設定モードに入る
バトンが止まったら、アップボタン(▲)とダウンボタン(▼)を一緒に5秒間押します。すると同じようにバトンが上下に動き下限位置の設定モードに入ります。
手順その3 停止設定したい高さに位置する
バトンを希望とする位置まで降ろせるように、スイッチ操作でバトン位置を決定します。スイッチパネルのアップ、ダウン、ストップで調整してください。
手順その4 設定モードを解除する
バトンを希望とする位置まで降ろせるように、スイッチ操作でバトン位置を決定します。希望とする位置までバトンを降ろすことができましたらストップボタンを2秒押して完了となります。このときも先ほど同様にバトンが上下に動きます。
設定完了
これで設定完了です。次回からはダウンボタン(▼)を押すと今設定した位置までバトンが降りて、自動的に停止するようになります。
電動バトン初期設定時のご注意点
バトンの位置設定を行う場合、注意点がございます。下記内容をよく読み設定をおこなってください。
壁スイッチの連続操作について
壁スイッチは、省電力モードの関係で、5秒以上連続して操作することができません。5秒間連続してボタンを押していると信号が2秒だけ切れるようになっています。これは故障ではございませんので安心してご利用ください。またこのように5秒以上ボタンを押すというのは、日常使用では使うことはなく、この設定の時のみそのような症状がでます。
壁スイッチ連続動作の注意点
2、3回程度の上げ下ろしなどでは問題ありませんが、バトン昇降操作を短時間で何度も行いますと、ボタンを押してもバトンが動作しなくなる場合があります。モーター保護回路が働くためで、モーターが焼け焦げることがないよう、ある一定の温度になると停止するようになっております。ご使用時の気温にもよりますが、300秒程度連続動作しますと保護機能が働きます。その場合30分ほどおく事で元通りに動作するようになります。
