仕様と寸法 電動昇降バトン

昇降電動バトンの各寸法について

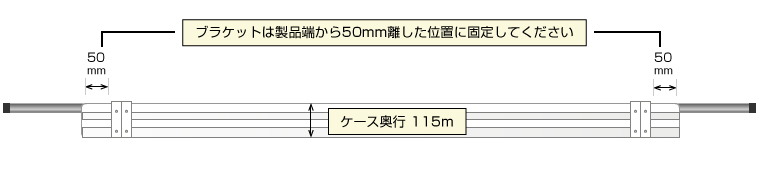

電動バトンを上から見た図

電動昇降バトン寸法図天面

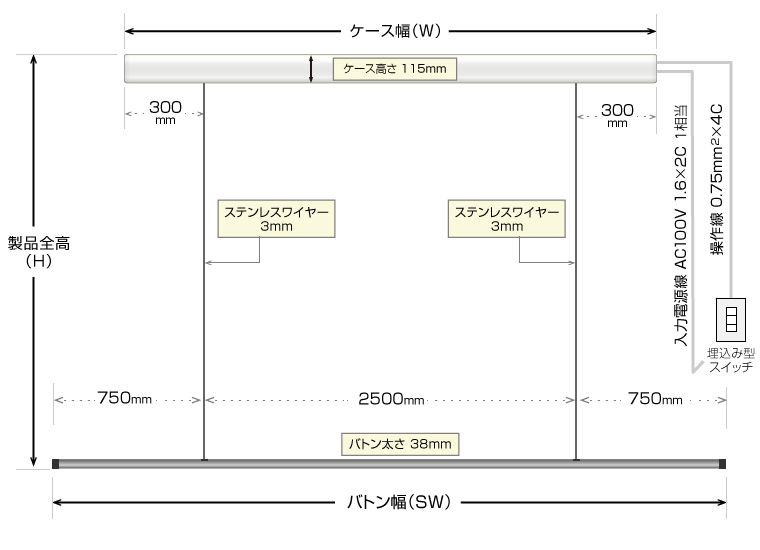

正面寸法

電動昇降バトン正面図

バトン図面

電動昇降バトンを設置した時の寸法について

天井設置の場合

天井設置時の製品を横から見た図となります。ボックス内に設置する場合、W200mm×H200mmをご用意ください。

天井設置時の詳細寸法

壁付け設置の場合

壁つけ設置時の電動昇降バトンを横から見た図となります。

壁付け設置時の詳細寸法

マウントブラケット2(ベース金具)図面ダウンロード

bracket2-base

取扱説明書ダウンロード

仕様表

商品名 電動昇降バトン
操作方式 スイッチ方式
仕様電圧 AC100V  50/60Hz
消費電力 モーター回転時 160W
モーター回転数 50Hz 17rpm   60Hz 20rpm
付属品 取扱説明書・壁スイッチ×1・マウントブラケット2(ベース金具)×4個・取付けネジ×8本、固定ネジ×4本
