シャフトの変更方法 プロジェクター天吊り金具

天吊金具の変更方法

組替える事でシャフトを短くしたり長くしたり、更には壁付け仕様に変更することも可能。
(これらの変更に必要なパーツは、すべてセット内容に含まれます。
別途パーツを購入いただく必要はございません)

シャフト長さの変更方法(スパイダー2・3共通)

3種類あると、プロジェクターや部屋に合わせてシャフトの長さが調整しやすいです。

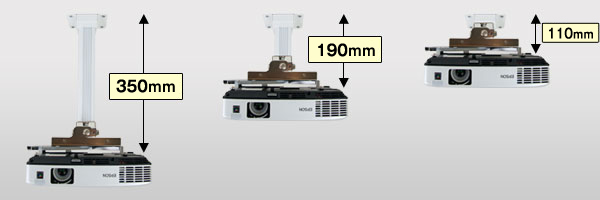

下記が天井からプロジェクター天面までの距離になります。

プロジェクター天面までの距離

シャフトの変更方法については、下記ご覧ください。

ショート(180mm)への変更方法

天吊り金具が最初到着した時は340mmのロングシャフト仕様になっています。

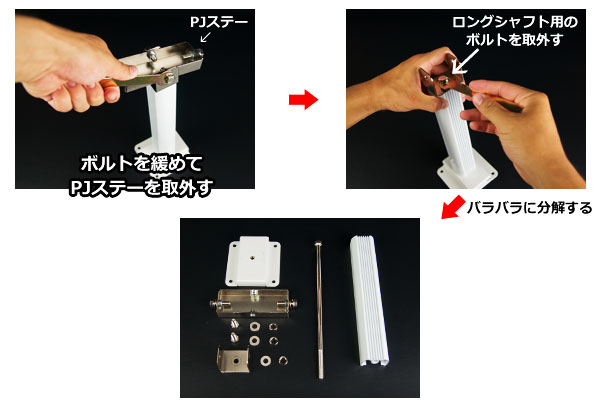

ロングシャフトを分解する

まずボルトを緩めてロングシャフトを外しましょう。

ロングシャフト仕様

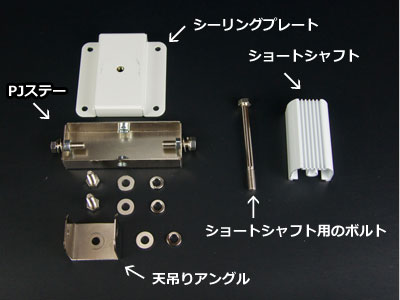

付属品の中からショート用部材を確認する

付属品の中から、ショートシャフトとショートシャフト用のネジを取り出します。

付属品を確認

ショートシャフトに組み換える

天吊りアングル、ショートシャフトにボルトを差しこんだあと、シーリングプレートに取付けします。そして、スパナで締め付けましょう。

ショートシャフトに組み換える

最後にPJステーを取付けてボルトを締めつけ、ショートシャフトへの組換え完了です。

ゼロシャフト(100mm)への変更方法

ショートへの変更と同様に、まずロングシャフトを取り外してしまいましょう。

ゼロシャフト部材を確認する

ゼロシャフトで組むには下記の部材が必要です。付属品の中から取出しましょう。

ゼロシャフト部材

ゼロシャフト用ボルトを取付ける

天吊りアングルにボルトを通し、シーリングプレートに差し込みボルトを締め付けます。

ネジを取り出す

最後にPJステーを取付けて出来上がり。

壁付けへの変更方法(スパイダー2のみ)

壁付けは、先端についている天吊りアングルを壁付けアングルに変更するだけです。

壁付けアングル

初期状態では、天吊アングルがついているので、それを取り外し壁付けアングルを取付けます。

壁付けアングル

壁付けアングルを固定

天吊アングルを取り外したら、代わりに壁付けアングルを取付けましょう。
最後は付属品のスパナでしっかり締めます。

壁付けアングル

これで壁付け仕様への変更は完了です。
