仕様と寸法　プロジェクター用天吊金具

各部の名称と付属品

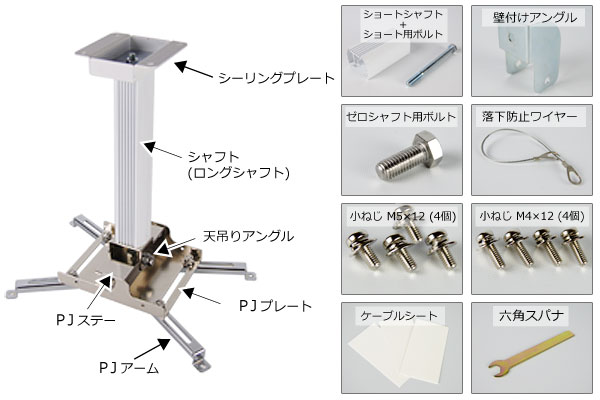

天吊り金具スパイダーには、下記の部材がセットになっています。ご確認ください。
商品にはロング、ショートシャフト2種類のシャフトが同梱されております。お客様の環境に応じて組み替えてお使いください。

シーリングプレート固定ネジは付属しておりません。

天井は石膏ボード、木、コンクリート、鉄骨等いろいろ考えられます。材質にあった適切なネジを準備してお使いください。

すべての設置状況に対応したネジを付属させるのは困難です。どうかご了承ください。

プロジェクター固定用ネジは2種類

小ねじを2種類同梱しており、そのネジで8割のプロジェクターに取付ける事ができます。しかしプロジェクターによっては、ネジが合わない事もございますので、そういう場合はお客様のもとで適切なネジサイズをご用意してお使いください。

(プロジェクターは数百種類が出まわっており、それらすべてに対応するネジを付属させるのは困難です。どうかご了承ください。)

各種寸法について

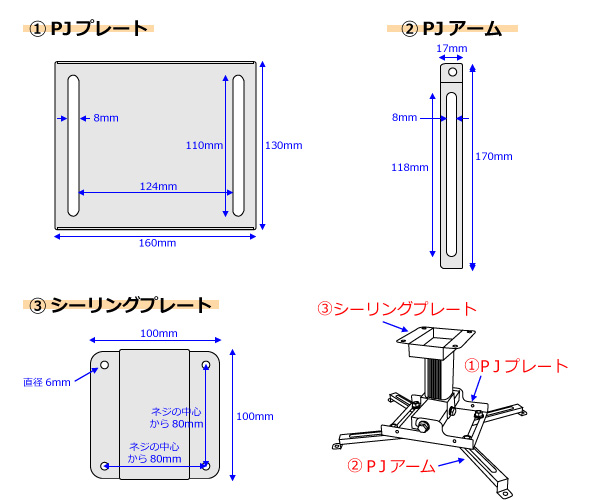

パーツ別の寸法

詳細図面

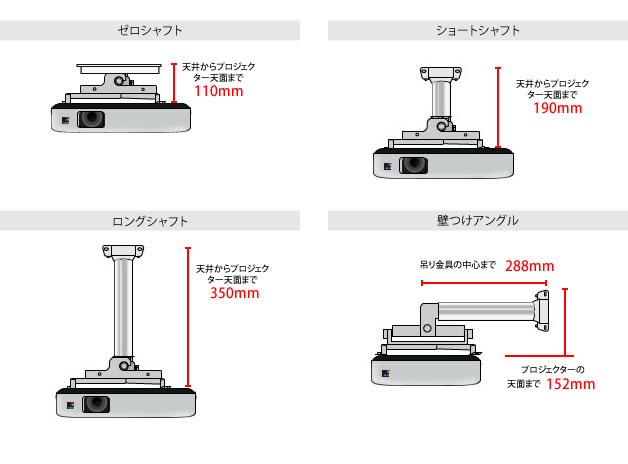

設置した時のプロジェクターとの位置関係

一つの天吊金具で下記の4つのタイプに組替えることが可能です。
組替え方法についてはシャフトの組み換え方法ページをご確認ください。

商品にはロング、ショートシャフト2種類のシャフトが同梱されております。お客様の環境に応じて組み替えてお使いください。

詳細図面

重量について

それぞれ重量は下記の通りとなります。
(耐荷重は天吊り時20kg、壁付け設置時10kgです。)

• ゼロシャフト : 1.2kg
• ショートシャフト: 1.3kg
• ロングシャフト : 1.4kg
• 壁付けアングル : 1.5kg

可動範囲について

『PJアーム』の可動範囲は下記の通りです。この範囲内に
プロジェクター裏面の天吊り用ネジ穴が納まれば設置可能です。
いままでに取付け確認されたプロジェクター機種については下記ご覧ください。

• 取付け確認リスト

かなり広い範囲をカバーしているので、大型のプロジェクターでも取付け可能です。取付けできないプロジェクターというと今では珍しい三管式のプロジェクターや、机置き専用のプロジェクターくらいでしょう。
(プロジェクターの中には、プロジェクターの足を取外し、その足のネジ穴を天吊り用のネジ穴として使うものもあります。)

天井に固定するネジサイズについて

シーリングプレートには直径6mmの穴が4ヶ所あります。
4mm程度のネジと平ワッシャーを使用することで固定することができます。
（ネジ、平ワッシャーは同梱しておりません、お客様にて適切なネジをご用意ください）

耐荷重について

壁付け設置の場合、耐荷重10キロです。

最近のプロジェクターは、小型軽量化が進んでおり、平均重量が5kg前後の商品がほとんどです。15kgを超えるものは一部のハイエンドプロジェクター、大会議室用プロジェクターのみです。

人がぶら下がっても大丈夫

耐荷重20kgとなってますが、人がぶら下がっても
金具は多少しなりますが、破損して落下するといった事はありません。
