仕様と寸法 遠距離操作ケース付き電動スクリーン

スクリーンの各寸法について

スクリーンを上から見た図

電動スクリーン寸法図

マスクフリースクリーン寸法

遠距離電動スクリーン正面図

16:10製品寸法

型番 サイズ
16:10
映写幅
WW(mm)
映写高さ
WH(mm)
スクリーン幅
SW(mm)
スクリーン高さ
SH(mm)
全幅
W(mm)
全高さ
H(mm)
重量
(kg)
WCR3015FEH 140インチ 3015 1920 3015 1920 3092 2055 14
WCR2800FEH 130インチ 2800 1920 2800 1920 2877 2055 13
WCR2585FEH 120インチ 2585 1920 2585 1920 2662 2055 12
WCR2369FEH 110インチ 2369 1920 2369 1920 2446 2055 10
WCR2154FEH 100インチ 2154 1920 2154 1920 2231 2055 9
WCR3231FEH-H2500 150インチ 3231 2365 3231 2365 3308 2500 20
WCR3446FEH-H2500 160インチ 3446 2365 3446 2365 3523 2500 21
WCR3662FEH-H4000 170インチ 3662 3865 3662 3865 3739 4000 24
WCR3877FEH-H4000 180インチ 3877 3865 3877 3865 3954 4000 26
WCR4092FEH-H4000 190インチ 4092 3865 4092 3865 4169 4000 27

4:3製品寸法

型番 サイズ
4:3
映写幅
WW(mm)
映写高さ
WH(mm)
スクリーン幅
SW(mm)
スクリーン高さ
SH(mm)
全幅
W(mm)
全高さ
H(mm)
重量
(kg)
WCR2033FEH 100インチ 2033 1920 2033 1920 2110 2055 14
WCR2236FEH 110インチ 2236 1920 2236 1920 2313 2055 15
WCR2439FEH 120インチ 2439 1920 2439 1920 2516 2055 16
WCR3455FEH-H3000 170インチ 3455 2865 3455 2865 3532 3000 22
WCR3659FEH-H4000 180インチ 3659 3865 3659 3865 3736 4000 24
WCR3862FEH-H4000 190インチ 3862 3865 3862 3865 3939 4000 25
WCR4065FEH-H4000 200インチ 4065 3865 4065 3865 4142 4000 27

16:9製品寸法

型番 サイズ
16:9
映写幅
WW(mm)
映写高さ
WH(mm)
スクリーン幅
SW(mm)
スクリーン高さ
SH(mm)
全幅
W(mm)
全高さ
H(mm)
重量
(kg)
WCR2220FEH-H3000 100インチ 2220 2865 2220 2865 2297 3000 15
WCR2220FEH 100インチ 2220 1920 2220 1920 2297 2055 10
WCR2440FEH-H3000 110インチ 2440 2865 2440 2865 2517 3000 16
WCR2440FEH 110インチ 2440 1920 2440 1920 2517 2055 10
WCR2660FEH-H3000 120インチ 2660 2865 2660 2865 2737 3000 18
WCR2660FEH 120インチ 2660 1920 2660 1920 2737 2055 11
WCR2880FEH 130インチ 2880 1920 2880 1920 2957 2055 12
WCR2880FEH-H4000 130インチ 2880 3865 2880 3865 2957 4000 20
WCR3100FEH 140インチ 3100 1920 3100 1920 3177 2055 13
WCR3100FEH-H4000 140インチ 3100 3865 3100 3865 3177 4000 21
WCR3330FEH 150インチ 3330 1920 3330 1920 3407 2055 13
WCR3330FEH-H4000 150インチ 3330 3865 3330 3865 3407 4000 22
WCR3550FEH-H4000 160インチ 3550 3865 3550 3865 3627 4000 24
WCR3770FEH-H4000 170インチ 3770 3865 3770 3865 3847 4000 25
WCR3990FEH-H4000 180インチ 3990 3865 3990 3865 4067 4000 26

ブラックマスク付きスクリーン寸法

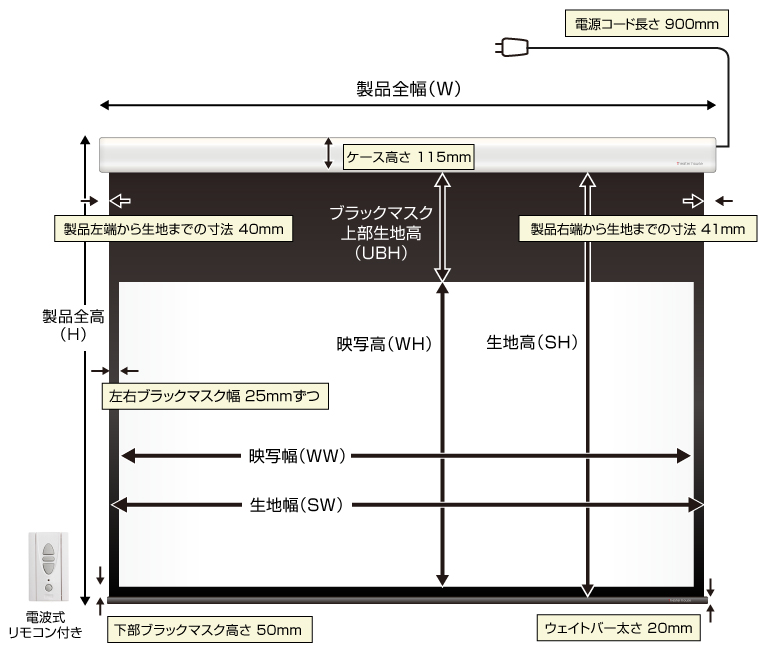

遠距離電動スクリーン正面図

16:9製品寸法

型番 サイズ
16:9
映写幅
WW(mm)
映写高さ
WH(mm)
スクリーン幅
SW(mm)
スクリーン高さ
SH(mm)
全幅
W(mm)
全高さ
H(mm)
重量
(kg)
WCR1771WEM 80インチ 1771 996 1821 1920 1898 2055 8
WCR1771WEM-H3000 80インチ 1771 996 1821 2865 1898 3000 13
WCR1992WEM-H3000 90インチ 1992 1121 2042 2865 2119 3000 14
WCR1992WEM 90インチ 1992 1121 2042 1920 2119 2055 9
WCR2214WEM-H3000 100インチ 2214 1245 2264 2865 2341 3000 16
WCR2214WEM 100インチ 2214 1245 2264 1920 2341 2055 10
WCR2435WEM-H3000 110インチ 2435 1370 2485 2865 2562 3000 17
WCR2435WEM 110インチ 2435 1370 2485 1920 2562 2055 11
WCR2657WEM-H3000 120インチ 2657 1495 2707 2865 2784 3000 18
WCR2657WEM 120インチ 2657 1495 2707 1920 2784 2055 13
WCR2879WEM-H3000 130インチ 2879 1619 2929 2865 3006 3000 19
WCR2879WEM 130インチ 2879 1619 2929 1920 3006 2055 14
WCR3100WEM-H3000 140インチ 3100 1744 3150 2865 3227 3000 20
WCR3100WEM 140インチ 3100 1744 3150 1920 3227 2055 15
WCR3322WEM-H3000 150インチ 3322 1869 3372 2865 3449 3000 21
WCR3322WEM 150インチ 3322 1869 3372 1920 3449 2200 16

スクリーンを設置した時の寸法について

天井設置の場合

天井設置時のスクリーンを横から見た図となります。スクリーンボックス内に設置する場合、W200mm×H200mmをご用意ください。

天井設置時の詳細寸法

壁付け設置の場合

壁つけ設置時のスクリーンを横から見た図となります。

壁付け設置時の詳細寸法

マウントブラケット2(ベース金具)図面ダウンロード

bracket2-base

取扱説明書ダウンロード

スクリーン生地種類

スクリーン生地ハイビジョンマット2
ハイビジョンマット2

プロジェクターの映像をすべての方向に均等に拡散するマット系生地です。視野角が広く、斜め方向から視聴する場合でも均一な映像を視聴することが可能です。
生地表面に高繊細なエンボス加工を行ない、フルハイビジョン、4K映像を投映してもプロジェクターの映像とスクリーン幕面の凹凸で発生するモアレ(干渉縞)は一切発生しません。
ガラス繊維の基布を表面、裏面からPVCで挟み込む構造となっています。防炎認定済生地でご家庭のホームシアター環境はもちろん会社の会議室、公共施設などの環境に適しています。

スクリーン生地仕様表

生地名 ハイビジョンマット2
生地品番 EH(マスクフリーモデル)またはEM(ブラックマスク付きモデル)
材質 ポリ塩化ビニール(PVC)、ガラス基材
表(映写面):ホワイト 裏:ブラック
防炎 対応(防炎性能試験番号取得済)
解像度 スタンダード、フルハイビジョン(1920X1080)、4K対応(3840X2160)
3D対応 アクティブシャッター方式:対応 偏光方式:非対応

スクリーンゲイン表

ハイビジョンマット ゲイン表

・ピークゲイン0.95±10%・ハーフゲイン60度以上

仕様表

スクリーンタイプ 遠距離操作 ケース付き電動スクリーン
リモコン方式 電波(RF)方式
短焦点、超短焦点プロジェクターの対応 未対応
電源コードの長さ モーター側から900mm
巻取りパイプの太さ 80Φ
仕様電圧 AC100V  50/60Hz
消費電力 モーター回転時 115W
モーター回転数 50Hz 28rpm   60Hz 32rpm
スクリーン動作音 動作時:51dB ※製品から約30cm離れた位置で測定
外形寸法(mm) 幅:スクリーン幅(SW)+77
付属品 取扱説明書・ワイヤレスリモコン×1・マウントブラケット2(ベース金具)×4個・取付けネジ×8本、固定ネジ×4本

スクリーン詳細検索

画像比率 ≫画面比率について
サイズ ≫サイズ比較一覧表
生地 ≫生地について

タイプ
マスク ≫マスクとは?
