仕様と寸法 プロジェクター用天吊金具スパイダー3

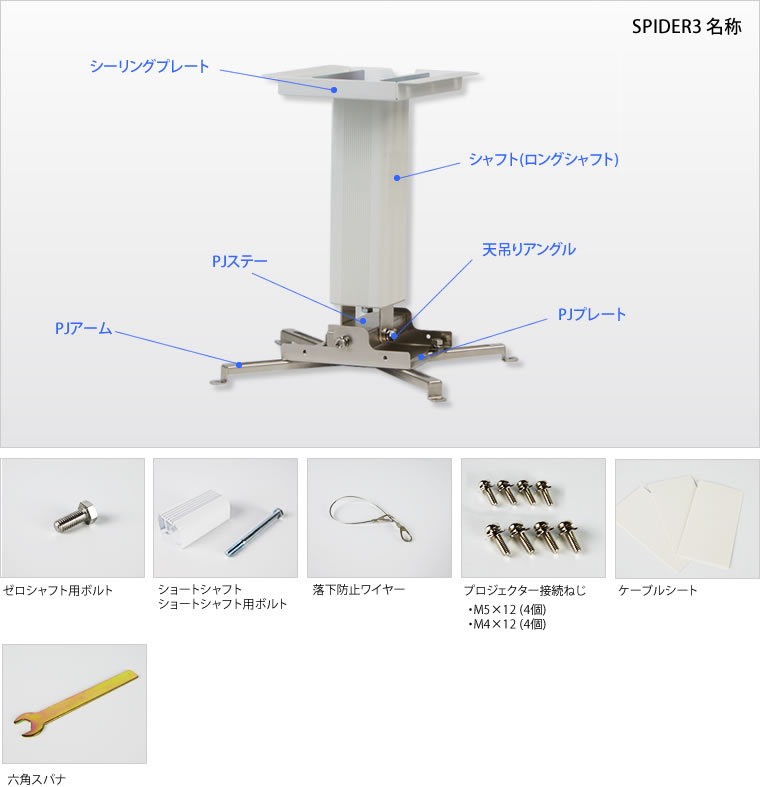

各部名称と付属品

天吊り金具スパイダーには、下記の部材がセットになっています。
商品にはロング、ショートシャフト2種類のシャフトが同梱されております。お客様の環境に応じて組み替えてお使いください。シャフトの組換え方法はこちら»

付属品

詳細図面

設置した時のプロジェクターとの位置関係

商品にはロング、ショートシャフト同梱されており下記の3つのタイプに組替えることが可能です。
組替え方法についてはコチラをご確認ください。

プロジェクターとの位置関係

PJアーム可動範囲について

『PJアーム』の可動範囲は下記の通りです。この範囲内に
プロジェクター裏面の天吊り用ネジ穴が納まれば設置可能です。

いままでに取付け確認されたプロジェクター機種については下記ご覧ください。

天吊り金具の可動範囲について

かなり広い範囲をカバーしているので、大型のプロジェクターでも取付け可能です。取付けできないプロジェクターというと今では珍しい三管式のプロジェクターや、机置き専用のプロジェクターくらいでしょう。
(プロジェクターの中には、プロジェクターの足を取外し、その足のネジ穴を天吊り用のネジ穴として使うものもあります。)

取扱説明書ダウンロード

仕様表

商品名 プロジェクター用天吊り金具 スパイダー3
カラー ホワイト・ブラック
耐荷重 25キロ
PJアーム可動範囲 405mm×380mm
上下傾き角度 ゼロシャフト:最大18度
ショートシャフト:最大30度
ロングシャフト:最大30度
左右傾き角度 ゼロシャフト:最大35度
ショートシャフト:最大40度
ロングシャフト:最大40度
回転 360度
本体重量 ゼロシャフト時: 1.9kg
ショートシャフト時: 2.1kg
ロングシャフト時: 2.3kg
付属品 取り扱い説明書・ショートシャフト・ショートシャフト用ボルト
ゼロシャフト用ボルト・小ねじ(M5×12)4個、
小ねじ(M4×12)4個・ケーブルシート×3枚・スパナ
落下防止ワイヤー
