仕様と寸法 遠距離操作電動スクリーン

スクリーンの各寸法について

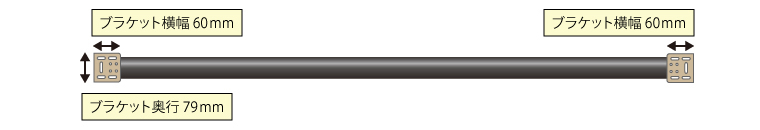

スクリーンを上から見た図

電動スクリーン寸法図

マスクフリースクリーン寸法

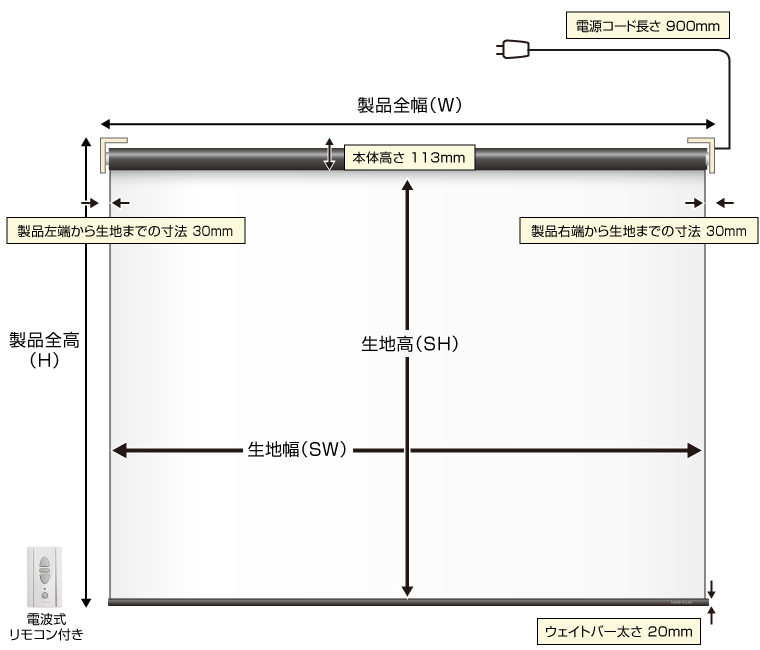

電動スクリーン正面図

16:10製品寸法

型番 サイズ
16:10
映写幅
WW(mm)
映写高さ
WH(mm)
スクリーン幅
SW(mm)
スクリーン高さ
SH(mm)
全幅
W(mm)
全高さ
H(mm)
重量
(kg)
WRF2154FEH 100インチ 2154 1940 2154 1940 2214 2073 9
WRF2369FEH 110インチ 2369 1940 2369 1940 2429 2073 10
WRF2585FEH 120インチ 2585 1940 2585 1940 2645 2073 12
WRF2800FEH 130インチ 2800 1940 2800 1940 2860 2073 13
WRF3015FEH 140インチ 3015 1940 3015 1940 3075 2073 14
WRF3231FEH-H2500 150インチ 3231 2367 3231 2367 3291 2500 15
WRF3446FEH-H2500 160インチ 3446 2367 3446 2367 3506 2500 16
WRF3662FEH-H4000 170インチ 3662 3867 3662 3867 3722 4000 20
WRF3877FEH-H4000 180インチ 3877 3867 3877 3867 3937 4000 21
WRF4092FEH-H4000 190インチ 4092 3867 4092 3867 4152 4000 22

4:3製品寸法

型番 サイズ
4:3
映写幅
WW(mm)
映写高さ
WH(mm)
スクリーン幅
SW(mm)
スクリーン高さ
SH(mm)
全幅
W(mm)
全高さ
H(mm)
重量
(kg)
WRF2033FEH 100インチ 2033 1940 2033 1940 2093 2073 9
WRF2236FEH 110インチ 2236 1940 2236 1940 2296 2073 9
WRF2439FEH 120インチ 2439 1940 2439 1940 2499 2073 11
WRF2643FEH-H2500 130インチ 2643 2367 2643 2367 2703 2500 13
WRF2846FEH-H2500 140インチ 2846 2367 2846 2367 2906 2500 14
WRF3049FEH-H2500 150インチ 3049 2367 3049 2367 3109 2500 15
WRF3252FEH-H3000 160インチ 3252 2867 3252 2867 3312 3000 16
WRF3455FEH-H3000 170インチ 3455 2867 3455 2867 3515 3000 17
WRF3659FEH-H4000 180インチ 3659 3867 3659 3867 3719 4000 19
WRF3862FEH-H4000 190インチ 3862 3867 3862 3867 3922 4000 20
WRF4065FEH-H4000 200インチ 4065 3867 4065 3867 4125 4000 21

16:9製品寸法

型番 サイズ
16:9
映写幅
WW(mm)
映写高さ
WH(mm)
スクリーン幅
SW(mm)
スクリーン高さ
SH(mm)
全幅
W(mm)
全高さ
H(mm)
重量
(kg)
WRF2220FEH 100インチ 2220 1940 2220 1940 2280 2073 10
WRF2440FEH 110インチ 2440 1940 2440 1940 2500 2073 10
WRF2660FEH 120インチ 2660 1940 2660 1940 2720 2073 11
WRF2880FEH 130インチ 2880 1940 2880 1940 2940 2073 12
WRF3100FEH 140インチ 3100 1940 3100 1940 3160 2073 13
WRF3330FEH 150インチ 3330 1940 3330 1940 3390 2073 13

型番 サイズ
16:9
映写幅
WW(mm)
映写高さ
WH(mm)
スクリーン幅
SW(mm)
スクリーン高さ
SH(mm)
全幅
W(mm)
全高さ
H(mm)
重量
(kg)
WRF2220FEH-H3000 100インチ 2220 2867 2220 2867 2280 3000 11
WRF2440FEH-H3000 110インチ 2440 2867 2440 2867 2500 3000 12
WRF2660FEH-H3000 120インチ 2660 2867 2660 2867 2720 3000 13
WRF2880FEH-H4000 130インチ 2880 3867 2880 3867 2940 4000 13
WRF3100FEH-H4000 140インチ 3100 3867 3100 3867 3160 4000 14
WRF3330FEH-H4000 150インチ 3330 3867 3330 3867 3390 4000 15
WRF3550FEH-H4000 160インチ 3550 3867 3550 3867 3610 4000 17
WRF3770FEH-H4000 170インチ 3770 3867 3770 3867 3830 4000 18
WRF3990FEH-H4000 180インチ 3990 3867 3990 3867 4050 4000 19

ブラックマスク寸法

ブラックマスク付き電動スクリーン正面図

型番 サイズ
16:9
映写幅
WW(mm)
映写高さ
WH(mm)
スクリーン幅
SW(mm)
スクリーン高さ
SH(mm)
全幅
W(mm)
全高さ
H(mm)
重量
(kg)
WRF1771WEM 80インチ 1771 996 1821 1940 1881 2073 8
WRF1992WEM 90インチ 1992 1121 2042 1940 2102 2073 9
WRF2214WEM 100インチ 2214 1245 2264 1940 2324 2073 10
WRF2435WEM 110インチ 2435 1370 2485 1940 2545 2073 12
WRF2657WEM 120インチ 2657 1495 2707 1940 2767 2073 13
WRF2879WEM 130インチ 2879 1619 2929 1940 2989 2073 14
WRF3100WEM 140インチ 3100 1744 3150 1940 3210 2073 15

型番 サイズ
16:9
映写幅
WW(mm)
映写高さ
WH(mm)
スクリーン幅
SW(mm)
スクリーン高さ
SH(mm)
全幅
W(mm)
全高さ
H(mm)
重量
(kg)
WRF1771WEM-H3000 80インチ 1771 996 1821 2867 1881 3000 9
WRF1992WEM-H3000 90インチ 1992 1121 2042 2867 2102 3000 10
WRF2214WEM-H3000 100インチ 2214 1245 2264 2867 2324 3000 11
WRF2435WEM-H3000 110インチ 2435 1370 2485 2867 2545 3000 13
WRF2657WEM-H3000 120インチ 2657 1495 2707 2867 2767 3000 14
WRF2879WEM-H3000 130インチ 2879 1619 2929 2867 2989 3000 15
WRF3100WEM-H3000 140インチ 3100 1744 3150 2867 3210 3000 16
WRF3322WEM-H3000 150インチ 3322 1869 3372 2867 3432 3000 17

サイドブラケット図面

スクリーンを設置した時の寸法について

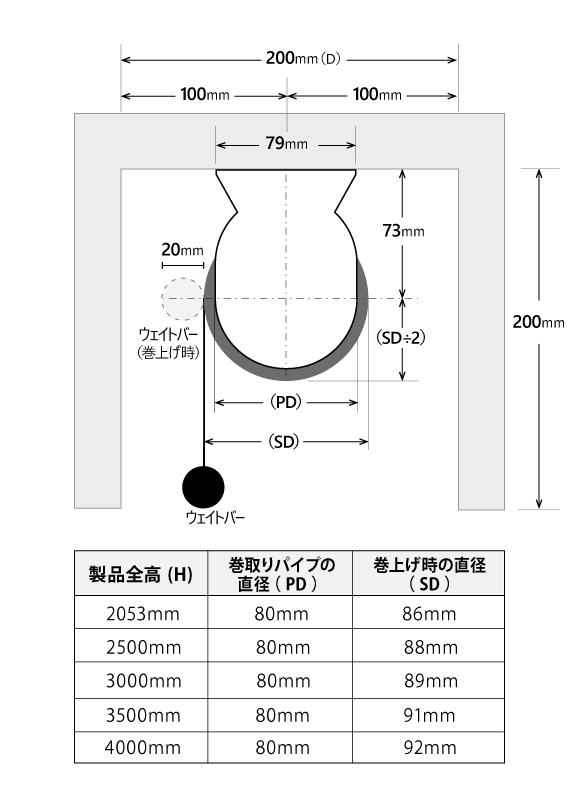

天井設置の場合

天井設置時のスクリーンを横から見た図となります。

WLD横から見たず天井設置

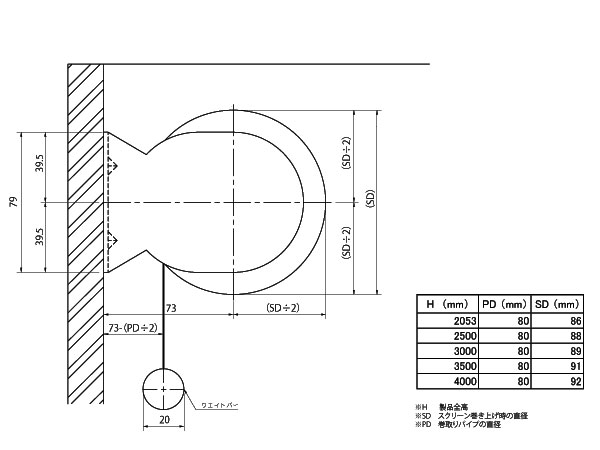

壁付け設置の場合

壁つけ設置時のスクリーンを横から見た図となります。

WLD横から見たず壁設置

取扱説明書、設定説明書ダウンロード

スクリーン生地種類

ハイビジョンマット2

ハイビジョンマット2

プロジェクターの映像をすべての方向に均等に拡散するマット系生地です。視野角が広く、斜め方向から視聴する場合でも均一な映像を視聴することが可能です。
生地表面に高繊細なエンボス加工を行ない、フルハイビジョン、4K映像を投映してもプロジェクターの映像とスクリーン幕面の凹凸で発生するモアレ(干渉縞)は一切発生しません。
ガラス繊維の基布を表面、裏面からPVCで挟み込む構造となっています。防炎認定済生地でご家庭のホームシアター環境はもちろん会社の会議室、公共施設などの環境に適しています。

スクリーンゲイン表

ハイビジョンマット ゲイン表

・ピークゲイン0.95±10%・ハーフゲイン60度以上

スクリーン生地仕様表

生地名 ハイビジョンマット2
生地品番 EH(マスクフリーモデル)またはEM(ブラックマスク付きモデル)
材質 ポリ塩化ビニール(PVC)、ガラス基材
防炎 対応(防炎性能試験番号取得済)
解像度 スタンダード、フルハイビジョン(1920X1080)、4K対応(3840X2160)
3D対応 アクティブシャッター方式:対応 偏光方式:非対応

仕様表

スクリーンタイプ 遠距離操作電動スクリーン 壁リモコンタイプ
リモコン方式 電波(RF)方式
短焦点、超短焦点プロジェクターの対応 未対応
電源コードの長さ モーター側から900mm
巻取りパイプの太さ 80Φ
仕様電圧 AC100V  50/60Hz
消費電力 モーター回転時 115W
モーター回転数 50Hz 28rpm   60Hz 32rpm
スクリーン動作音 動作時:51dB ※製品から約30cm離れた位置で測定
外形寸法(mm)巻き取り時 幅:スクリーン幅(SW)+60
付属品 取扱説明書・サイドブラケット・ネジ・モーター・軸受け
ワイヤレスリモコン
